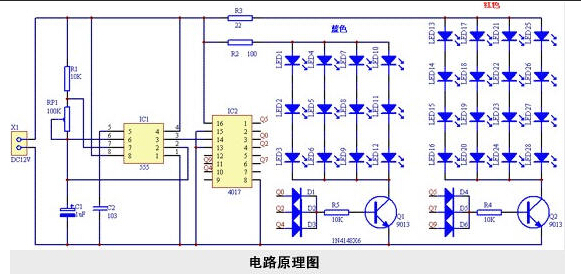

电路由NE555组成的多谐振荡器和CD4017十进制计数器／脉冲分配器组成。当第1、3、5个脉冲到来时，Q0、Q2、Q4依次输出高电平，蓝色LED闪亮3次，第6、8、10个脉冲到来时，Q5、Q7、Q9依次输出高电平，红色LED闪亮3次，当第11、13、15个脉冲到来时蓝色LED再闪亮，依次循环蓝色和红色LED交替闪亮。改变RP1大小可改变振荡周期，从而改变了LED的闪亮的速度。电路工作电压为DC12V。



        电路制作简单，适合有一定基础的电子爱好者及职业类学校电子专业学生实践组装。
